Шарнирные головки (наконечники) и подшипники

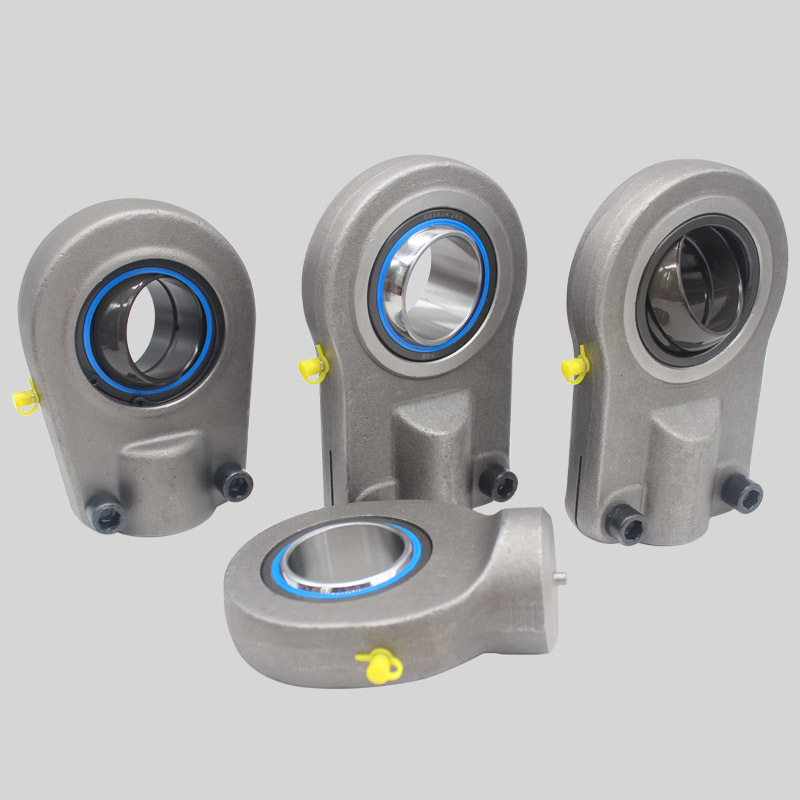

Род-энды представляют собой головку в форме глаза с интегральным шейком, который формирует корпус, а также стандартный сферический плоский подшипник, или внутреннее кольцо сферического плоского подшипника, или внутреннее кольцо сферического плоского подшипника и скользящий слой между отверстием головки и внутренним кольцом. Как правило, род-энды доступны с левой или правой резьбой. Род-энды от FGB имеют комбинации скользящей контактной поверхности сталь-на-сталь, сталь-на-бронзу, сталь-на-композитный материал PTFE и сталь-на-ткань PTFE.

Род-энды представляют собой головку в форме глаза с интегральным шейком, который формирует корпус для сферического плоского подшипника. Они применяются в первую очередь на концах гидравлических или пневматических поршней для соединения цилиндра с соответствующим компонентом.

FGB поставляет широкий ассортимент стандартных род-эндов с различными резьбовыми и шейковыми конструкциями в корпусе род-энда, что облегчает их установку. Различные комбинации скользящих контактных поверхностей подшипников делают род-энды подходящими для условий эксплуатации многих приложений.

Род-энды, или сферические шарниры, являются родственниками сферических плоских подшипников. В то время как сферические плоские подшипники обеспечивают выравнивание колебательных движений в фиксированной среде, род-энды могут быть установлены на тяговых штангах и других соединительных элементах для управления различными движениями. Род-энды используются в широком спектре приложений, таких как рекреационные транспортные средства, сельскохозяйственная техника, строительная техника и многие другие высокопроизводительные машины.

Род-энды, требующие смазывания
Род-энды со скользящей поверхностью сталь-на-сталь и сталь-на-бронзу имеют очень износостойкие скользящие поверхности и хорошо работают в условиях недостатка смазки. Род-энды с этой комбинацией скользящей контактной поверхности требуют регулярной смазки. Они особенно подходят для установок подшипников, где необходимо вмещать тяжелые переменные нагрузки.

Безсмазочные род-энды (род-энды, не требующие смазки)
Безсмазочные (не требующие смазки) род-энды от FGB имеют две разные скользящие контактные поверхности: сталь-на-композитном материале PTFE и сталь-на-ткани PTFE (в зависимости от диаметра вала). Оба варианта имеют очень низкое трение и могут работать без обслуживания. Их используют в приложениях, где требуется длительный срок службы подшипника без обслуживания, или где условия эксплуатации, такие как недостаточное смазывание или его отсутствие, делают использование подшипника сталь-на-сталь нецелесообразным. Безсмазочные подшипники в первую очередь предназначены для приложений, где нагрузки являются тяжелыми и имеют постоянное направление.
Ключевые слова:
- Шарнирные головки (наконечники) и подшипники

Item No.	Item No.	Principal dimensions												Load ratings		Weight
		d	B	dK	C1 / Max	d2	G	h	l1 / Min	l2	l7	rs	αº	Dynamic	Static	Weight
		mm					6H	mm					Deg.	C (kN)	C0 (kN)	≈kg
SA5E	GAR5-DO	5	6	10	4.5	21	M5	36	16	46.5	11.5	0.3	13	3.4	3.9	0.015
SA6E	GAR6-DO	6	6	10	4.5	21	M6	36	16	46.5	11.5	0.3	13	3.4	5.5	0.016
SA8E	GAR8-DO	8	8	13	6.5	24	M8	42	21	54	13	0.3	15	5.5	10	0.026
SA10E	GAR10-DO	10	9	16	7.5	29	M10	48	26	62.5	15.5	0.3	12	8.1	16	0.05
SA12E	GAR12-DO	12	10	18	8.5	34	M12	54	28	71	18	0.3	10	10	23	0.068
SA15ES	GAR15-DO	15	12	22	10.5	40	M14	63	34	83	21	0.3	8	16	32	0.12
SA17ES	GAR17-DO	17	14	25	11.5	46	M16	69	36	92	24	0.3	10	21	44	0.19
SA20ES	GAR20-DO	20	16	29	13.5	53	M20×1.5	78	43	104.5	25.5	0.3	9	30	60	0.3
SA25ES	GAR25-DO	25	20	35.5	18	64	M24×2	94	53	126	31	0.6	7	48	83	0.555
SA30ES	GAR30-DO	30	22	40.7	20	73	M30×2	110	65	146.5	35.5	0.6	6	62	110	0.875
SA35ES	GAR35-DO	35	25	47	22	82	M36×3	140	82	181	41	0.6	6	79	146	1.42
SA40ES	GAR40-DO	40	28	53	24	92	M39×3	150	86	196	47	0.6	7	99	180	1.85
SA45ES	GAR45-DO	45	32	60	28	102	M42×3	163	92	214	52	0.6	7	127	240	2.49
SA50ES	GAR50-DO	50	35	66	31	112	M45×3	185	104	241	60	0.6	6	156	290	3.58
SA60ES	GAR60-DO	60	44	80	39	135	M52×3	210	115	277.5	75.5	1	6	245	450	5.89
SA70ES	GAR70-DO	70	49	92	43	160	M56×4	235	125	315	95	1	6	313	610	8.51
SA80ES	GAR80-DO	80	55	105	48	180	M64×4	270	140	360	105.5	1	6	400	750	12.3

Item No.		Principal dimensions																Load ratings		Weight
		d	B	dK	C1 / Max	d2	G	h1	l3 / Min	l4	l5	l7	W	d3	d4	rs	αº	Dynamic	Static	Weight
		mm					6H	mm									Deg.	C (kN)	C0 (kN)	≈kg
SI5E	GIR5-DO	5	6	10	4.5	21	M5	30	11	40.5	5	11.5	10	10	13	0.3	13	3.4	8.1	0.023
SI6E	GIR6-DO	6	6	10	4.5	21	M6	30	11	40.5	5	11.5	11	11	13	0.3	13	3.4	8.1	0.023
SI8E	GIR8-DO	8	8	13	6.5	24	M8	36	15	48	5	13	13	13	16	0.3	15	5.5	12.9	0.04
SI10E	GIR10-DO	10	9	16	7.5	29	M10	43	20	57.5	6.5	15	16	16	19	0.3	12	8.1	17.6	0.065
SI12E	GIR12-DO	12	10	18	8.5	34	M12	50	23	67	7	18	18	19	22	0.3	10	10	24.5	0.108
SI15ES	GIR15-DO	15	12	22	10.5	40	M14	61	30	81	8	21	21	21	26	0.3	8	16	36	0.169
SI17ES	GIR17-DO	17	14	25	11.5	46	M16	67	34	90	10	24	27	25	29	0.3	10	21	45	0.235
SI20ES	GIR20-DO	20	16	29	13.5	53	M20×1.5	77	40	103.5	10	25.5	30	28	34	0.3	9	30	60	0.335
SI25ES	GIR25-DO	25	20	35.5	18	64	M24×2	94	48	126	12	33	36	35	42	0.6	7	48	83	0.665
SI30ES	GIR30-DO	30	22	40.7	20	73	M30×2	110	56	146.5	15	37.5	46	42	50	0.6	6	62	110	1.05
SI35ES	GIR35-DO	35	25	47	22	82	M36×3	125	60	166	15	40	55	48	58	0.6	6	79	146	1.5
SI40ES	GIR40-DO	40	28	53	24	92	M39×3	142	65	188	18	47	60	52	65	0.6	7	99	180	2.05
SI45ES	GIR45-DO	45	32	60	28	102	M42×3	145	65	196	20	52	65	58	70	0.6	7	127	240	2.72
SI50ES	GIR50-DO	50	35	66	31	112	M45×3	160	68	216	20	57	70	62	75	0.6	6	156	290	3.48
SI60ES	GIR60-DO	60	44	80	39	135	M52×3	175	70	242.5	20	68.5	80	70	88	1	6	245	450	5.55
SI70ES	GIR70-DO	70	49	92	43	160	M56×4	200	80	280	20	81	85	80	98	1	6	313	610	8.72
SI80ES	GIR80-DO	80	55	105	48	180	M64×4	230	85	320	25	91	95	95	110	1	6	400	750	12.9

- Применение / SI..ES / SA..ES Шарнирные головки (наконечники) и подшипники
1. А-образные рамы, гидроцилиндры для самосвалов, передние и задние стойки, и гидроцилиндры для управления для горных грузовиков
2. Балансировочные тяги, гидроцилиндры для подъема и наклона, отвалы, шаровые опоры и ножи для бульдозеров
3. Артикулированные верхние и нижние гидроцилиндры управления, гидроцилиндры стрелы и ковша для погрузчиков
4. Гидроцилиндры стрелы и ковша для гидравлических экскаваторов
5. Дополнительные применения для космических шаттлов, крупных подвижных конструкций и различных транспортных средств
